Descripción general

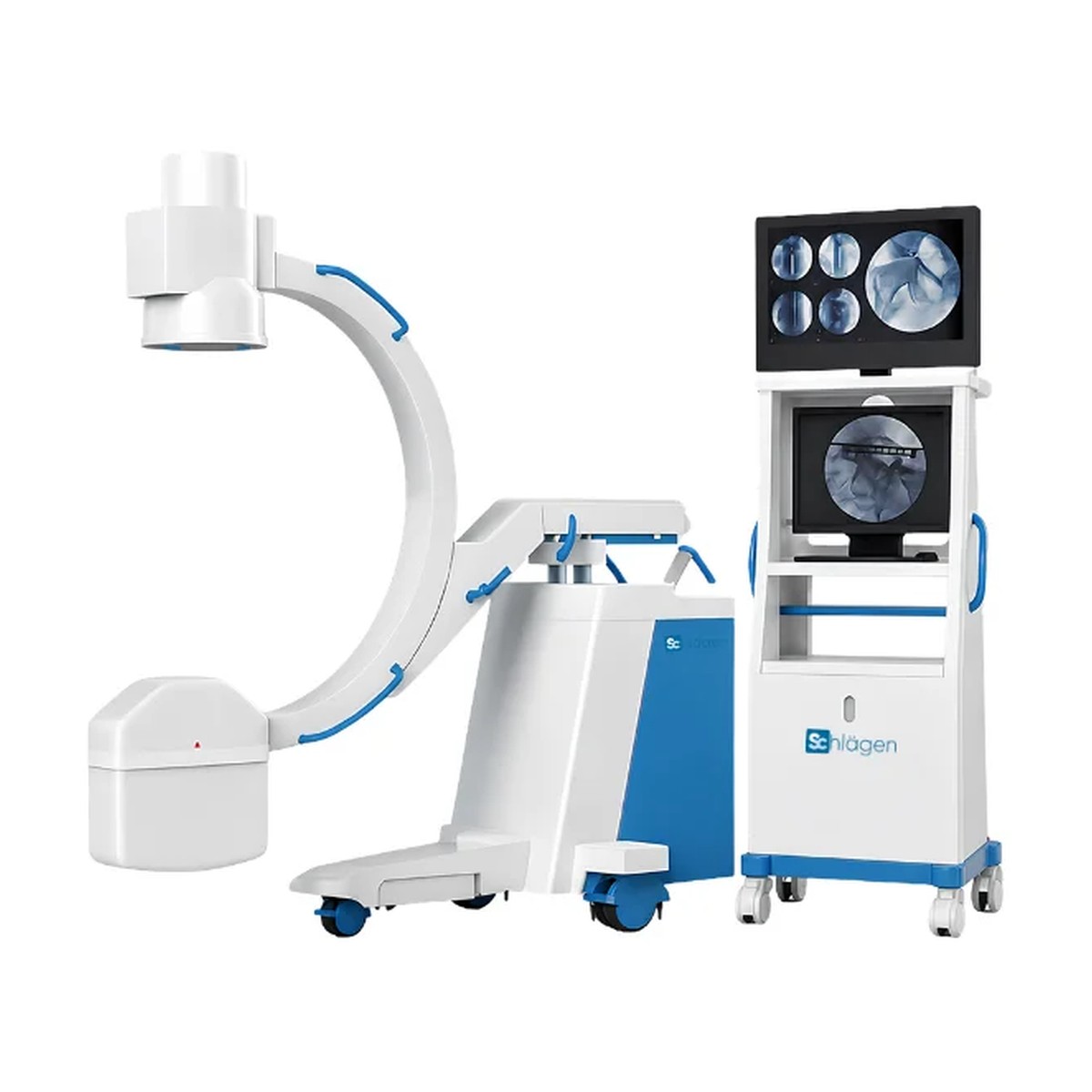

El Schlägen SLA-C2 es un arco en C móvil para obtención de imágenes durante procedimientos ortopédicos y quirúrgicos. Su cadena de imagen digital combina intensificador de imagen, cámara CCD y estación de trabajo para registro, captura, procesamiento y emisión de informes. El generador de 5 kW y 40 kHz opera en un rango de 40 a 120 kV y de 25 a 100 mA. Dispone de seguimiento automático de parámetros y colimación eléctrica. El arco permite rotación horizontal de ±180°, movimiento vertical de al menos 400 mm y desplazamiento anteroposterior de al menos 200 mm. Incluye interfaz DICOM para intercambio de imágenes con sistemas compatibles.
- Cadena digital con intensificador de imagen y cámara CCD.
- Estación de trabajo para captura y procesamiento.
- Colimador eléctrico y seguimiento automático de parámetros.
- Interfaz DICOM.
Especificaciones técnicas
| Potencia | 5 kW |
|---|---|
| Frecuencia | 40 kHz |
| Voltaje | 40–120 kV |
| Corriente | 25–100 mA |
| Receptor | Intensificador de imagen |
| Rotación horizontal | ±180° |
| Movimiento vertical | ≥400 mm |
| Desplazamiento anteroposterior | ≥200 mm |
| Recorrido orbital | 120° (+90° a −30°) |
| Angulación lateral | ±15° |
Incluye
- Sistema móvil SLA-C2 con generador, intensificador de imagen y cámara CCD.
- Estación digital de adquisición y visualización.
Uso recomendado
- Adquisición de imágenes por personal de radiología capacitado, en instalaciones apropiadas para el uso de radiación ionizante.
