Descripción general

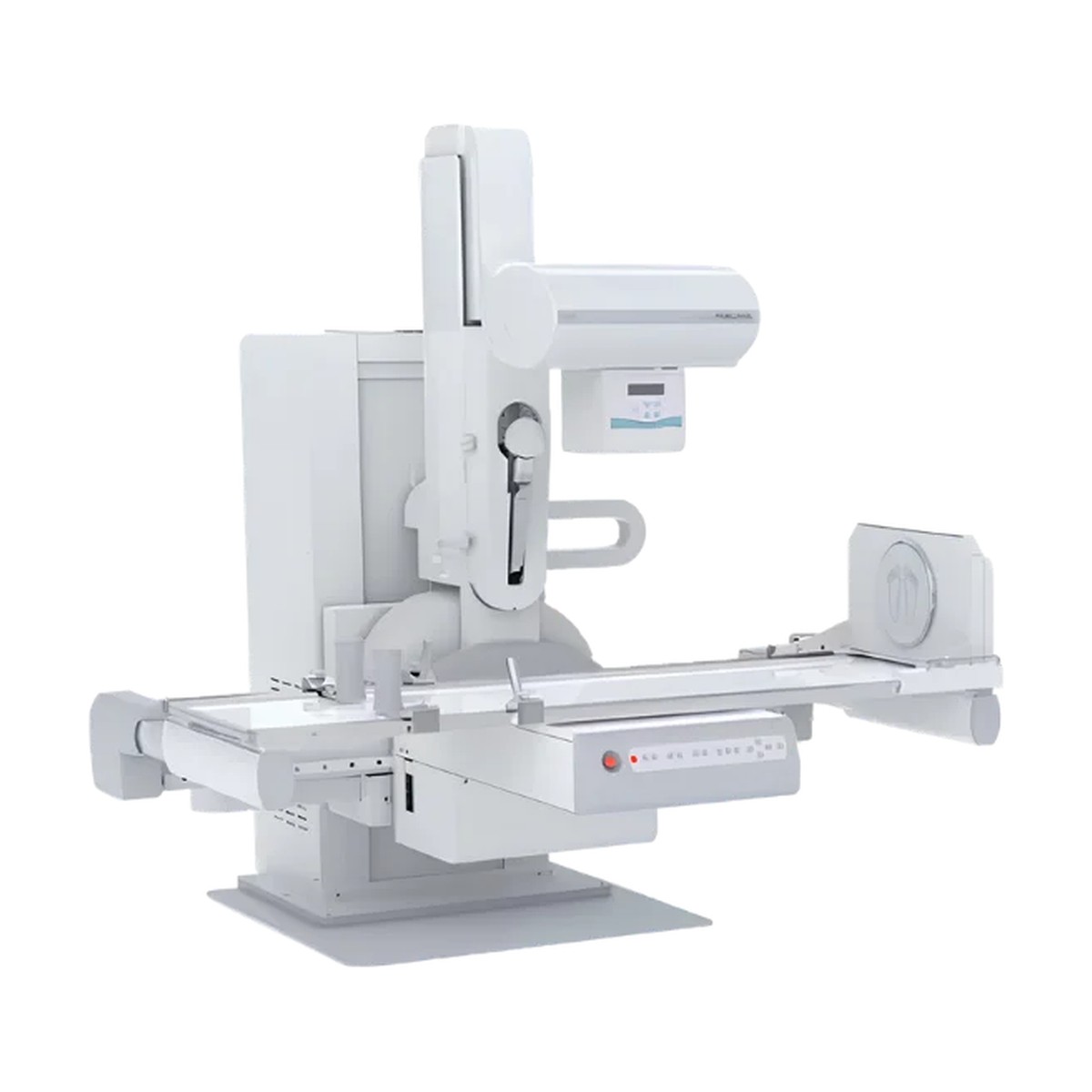

El sistema Schlägen SLA-500 combina radiografía digital y fluoroscopia mediante un detector dinámico de panel plano de 17×17 pulgadas, con adquisición de hasta 30 cuadros por segundo. La configuración técnica documentada integra generador de alta frecuencia de 84 kW y tubo Canon E7869X, con tensión de 40 a 150 kV y corriente máxima de 1000 mA. El conjunto incorpora mesa radiológica con tablero flotante y basculación de −15 a +90 grados, además de oscilación del tubo de ±45 grados. Requiere alimentación trifásica de 220 V, 50/60 Hz. La familia ofrece distintas configuraciones de mesa: esta ficha no promete una altura o recorrido de elevación que las fuentes no permiten fijar de manera consistente. AEC, DAP y consola de proximidad se describen como opcionales en el folleto y no se presuponen incluidos. La imagen es ilustrativa del sistema SLA-500. El sitio requiere preparación eléctrica y radiológica, con instalación y puesta en marcha definidas para el proyecto.
- Radiografía digital y fluoroscopia en un sistema.
- Generador de alta frecuencia de 84 kW.
- Detector dinámico de 17×17 pulgadas, hasta 30 fps.
- Tubo Canon E7869X.
- Mesa basculante y oscilación del conjunto del tubo.
Especificaciones técnicas
| Potencia del generador | 84 kW |
|---|---|
| Frecuencia del inversor | 500 kHz |
| Tensión del tubo | 40–150 kV |
| Corriente máxima | 1000 mA |
| Tubo | Canon E7869X |
| Velocidad del ánodo | 9700 rpm |
| Detector dinámico | 17×17 pulgadas |
| Adquisición dinámica | Hasta 30 fps |
| Basculación de mesa de la configuración | −15 a +90 grados |
| Oscilación del tubo | ±45 grados |
| Alimentación | 220 V trifásica, 50/60 Hz |
Incluye
- Generador de rayos X de 84 kW y tubo Canon E7869X.
- Detector dinámico de panel plano de 17×17 pulgadas.
- Conjunto de mesa radiológica basculante con tablero flotante.
Uso recomendado
- Radiografía digital y fluoroscopia en un servicio de imagenología acondicionado, por personal capacitado.
